產品介紹：

所謂真空干燥，就是將被干燥物料處于真空條件下，進行加熱干燥，它是利用真空泵進行抽氣抽濕，使工作室內形成真空狀態，加快了干燥速率。

真空干燥理論表明：

1、當加熱溫度恒定，提高真空度，能加快干燥速率；

2、當真空度恒定，提高加熱溫度，能加快干燥速率；

3、既提高真空度，又提高加熱溫度，則大大加快干燥速率。

如果采用冷凝器，物料中的蒸發溶劑可通過冷凝器加以回收，是一種常用的干燥設備。

如果采用SK-0.8型水環式泵真空，可不用冷凝器，則節省能源及投資。

真空干燥的特點：

1、在真空下物料溶液的沸點降低，使蒸發器的傳熱推動力增大，因此對傳熱量，可以節省蒸發器的傳熱面積；

2、蒸發操作的熱源可以采用低壓蒸汽或廢熱蒸汽；

3、蒸發器的熱損失可減??；

4、適用于在高溫下易分解，聚合和變質的熱敏性物料的干燥；

5、在干燥前可進行消毒處理，干燥過程中任何不純物均無混入；

6、屬于靜態式真空干燥烘箱，故干燥物料的形體不會損壞。

用  途：

適用于高溫下易分解、聚合和變質的熱敏性物料的低溫干燥，被廣泛的采用在制藥、化工、食品、電子等行業。

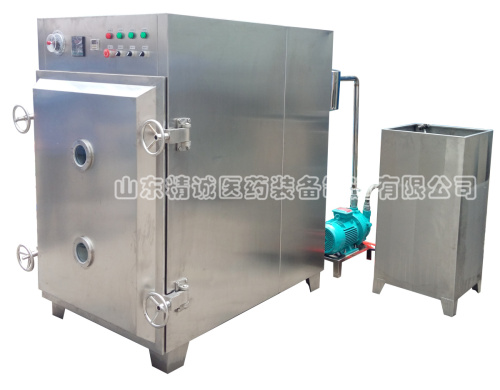

工作原理與配套設備：

低溫真空干燥箱設計有穿流式烘架，烘架可拆出，根據熱空氣上升的原理，充分利用各層烘架管傳導熱量達到加快干燥物料的目的。并可在整個密封表面上作微量自由擺動，以提高密封效果達到箱內真空度，這樣物料均能在較低的溫度環境下迅速氣化加快干燥。

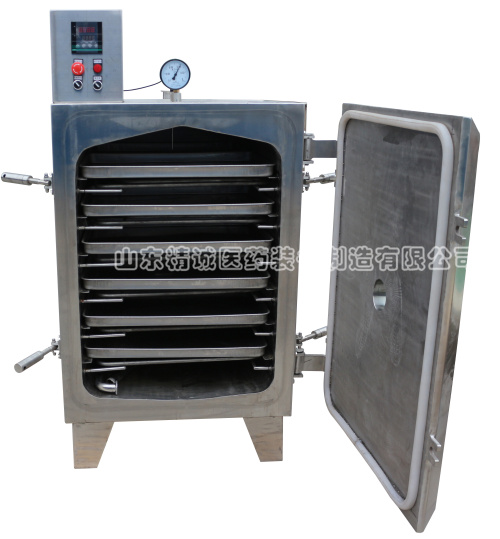

1、真空干燥烘箱：

根據不同的生產要求，真空干燥烘箱可由304-2B不銹鋼板制作。烘箱前后設有三個視鏡，便于觀察物料干燥情況，前面設有真空表和溫度計，還設有消毒口，用于對物料干燥前或干燥中后期的消毒和保護。消毒氣體和保護氣體由用戶自選，消毒過程中必需關閉真空泵與真空閥門，消毒結束關閉消毒口后；才能開啟真空泵，打開真空閥門抽真空。烘箱上設有一個蒸汽進口（或熱水出口），烘箱底部設有疏水器接口（或熱水進口）和排污口。用戶對干燥含水量較高的物料，在干燥過程中會在器身內產生大量積水，形成二次蒸發，減慢干燥速度，本廠可為用戶生產排污貯水箱附件，克服上述弊端，待干燥結束取出物料后，排放掉污水即可。

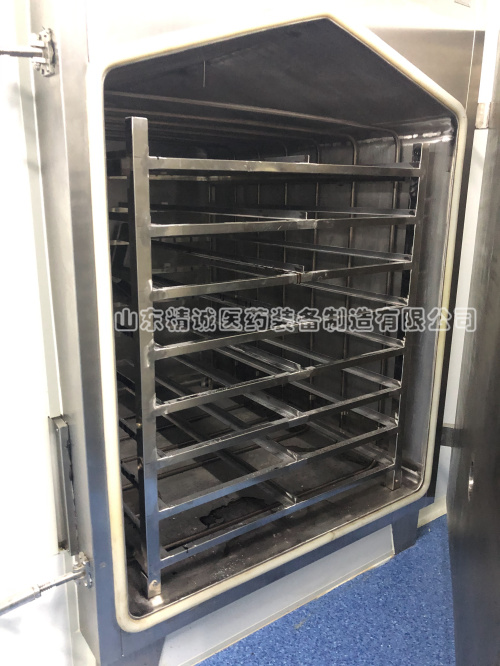

2、烘箱內烘架：

根據不同的物料干燥要求，304-2B不銹鋼無縫鋼管制作。根據物料不同的干燥溫度要求，烘架有蒸汽型、熱水型。

3、冷凝器：（用戶另配）

冷凝器作用是在真空抽氣管路中回收溶劑，其換熱面積視規格型號大小而定（≥3㎡），下面接口通入冷水，上面接口為出水，兩側的一端接真空干燥烘箱，另一端接貯槽。如用戶對回收溶劑有特殊要求，廠方可根據用戶要求的材料進行制作冷凝器。

貯槽：（用戶另配）

貯槽作用是存放回收溶劑，可根據用戶要求的材料進行制作，貯槽設有真空抽氣進出口，溶劑排放閥口，放空閥口，夜位計。

真空泵：（隨機配備）

真空泵的選擇請參考技術數據，可根據物料的沸點、蒸發量及干燥要求選用合適的真空泵。但在溶劑不需回收情況下，由于真空抽氣抽濕中含有大量水蒸汽，原則選用水環式真空泵或水噴射泵。

電控箱：（蒸汽加熱不需要配）

主要用于熱水自動溫度控制循環，對烘箱加熱烘架的溫度控制，溫度數顯設定，真空泵、熱水管道泵、冷凝器、冷水循環水泵 等手動與自動控制。

烘盤：

在被干燥物料允許的情況下，盡量選用10目～12目的不銹鋼篩網盤，有利于物料的干燥。

熱水箱：（蒸汽加熱不需要配）

熱水箱是為熱水型真空干燥烘箱專門設計生產的，上設有水位計、加水口、泄漏水口、排污口、測溫口、熱水進出口，用戶可方便地設制溫度在常溫～100℃之間。整個熱水箱工作狀態是無噪音、低能耗。熱水箱必需用干凈的軟水，以免水垢影響傳熱速度和回循環速度。

熱水管道泵：（蒸汽加熱不需要配）

熱水管道泵主要用于熱水型真空干燥烘箱的熱水循環，選用型號為SDR40-6-20。

主要技術參數：

安全注意事項

1、粉碎、制丸、膠囊填充、包裝、混合設備等操作不當時容易發生傷手事故；

2、注意用電安全，嚴防電擊、超負荷等原因引發火災；

 3、烘箱設備，提取濃縮設備，粉碎設備、球型濃縮設備、夾層鍋等所有設備全部出廠設備為常規（非防爆）設備，不得加工含有酒精等可燃可爆成分的物料?。。。。?！

 4、設備本身不具備任何防爆作業功能，禁止進行烘干、提取、加工含酒精、硝酸等一切易燃易爆成份及以酒精（但不局限于酒精的一切易燃易爆物品）為溶劑做的一切物料的作業加工，禁止進行加工其他含易燃易爆物品及其它物質的作業，以免發生火災、爆炸等安全事故，如違規操作造成的一切后果由操作責任方負責。

5、貴處如加工易燃易爆可燃可爆物品應按照防爆要求采購正規防爆設備，使用時應在正規防爆車間操作作業，設備安裝及使用應接受當地特檢部門備案監管，設備按時定期接受監管部門效驗檢測，作業應由正規帶證作業人操作。

所有設備要按照公司提供的操作規程操作，定期檢查維護保養，（材料如遇丟失請及時聯系我公司免費提供，需提供設備的購買年限），使用方應建立完善的設備使用維護機制，確保有問題能及時處理及設備更好的維護保養。

安全無小事，設備安全問題使用方必須重視，再次感謝多謝您對我們工作的信任與支持。
