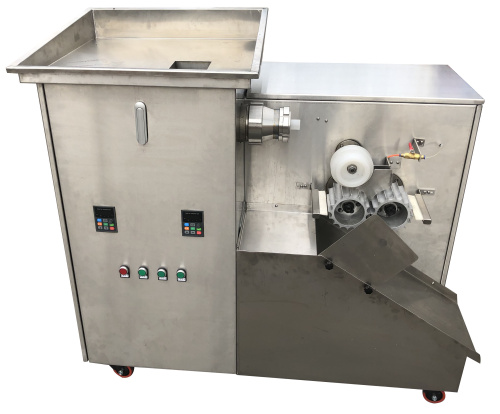

按鍵普通款

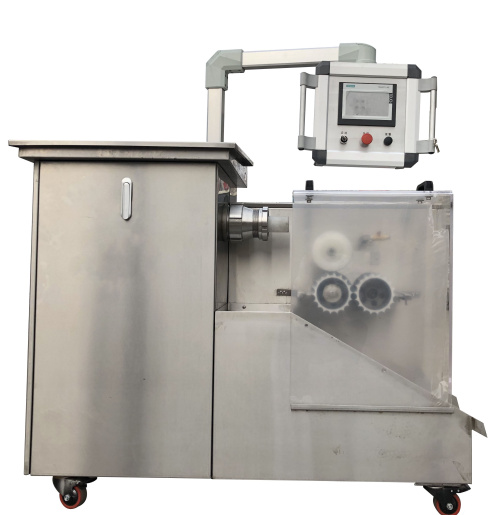

觸摸屏款

結構特點：

1、本機由出條和制丸兩部分組成，箱式結構，橫向出條，構造簡單，操作容易，維修方便。

2、出條采用蝸輪減速器，傳動平穩可靠。

3、制丸部分的搓丸和切丸機構裝在一個變速箱內，機件潤滑條件良好，切丸速度可通過無級變速機的旋鈕調節，使?jié)L刀可獲得6－30轉/分的轉速，直到切丸速度達到與出條速度匹配。

4、投料口大，壓板翻動壓料，便于填料，可杜絕棚料現象。料斗以翻板軸為界，分上下兩開，清洗時拆開，十分方便。　

5、用酒精點滴藥條，制丸刀外側裝有毛刷，可杜絕粘刀現象，酒精裝在出條機構的方箱內，通過球閥調節酒精量的大小。　

創新：

1、制丸機壓料板采用平板翻動壓料，便于填料，可解決棚料現象。

2、螺旋推進器螺距加大，阻力變小，更有利于藥料的推出。

3、一次出雙條，產量增大。

4、制丸刀模具表面做噴砂處理，增加，摩擦，做出來的丸形更圓。

5、變速箱做了部分改進：

  5.1壓力彈簧進行了加粗設計，加粗的道理和選用直徑更大的彈簧來降低偏心輪的內阻，所以將偏心輪的彈簧適度的加粗對設備的穩定性起到了良好的改善作用，使用壽命更長。

  5.2搓丸軸原先采用月牙銷固定滑動，我們進行了改裝設計，采用花鍵式滑動，有效解決了原來的月牙銷產生的銷子磨平，導致傳動軸甩出來的問題，噪音低，振動小，且故障率極低。

優勢/好處：

出條粗細均勻，同步性好，自動化程度高，密封性好，減少了藥物的染菌機會，外表光滑。有變螺距推料增壓機構，可適應大部分有粘度的水丸生產，填料高度適中，減輕工人勞動強度，方便拆卸和清洗，具有丸形圓、出條光滑、傳動平穩、操作簡便、故障率極低等優點。

主要技術參數：

大丸克重選型參考：
